クラス図とjavaソースの対応一覧

クラス図とはUMLの一種で、以下のような形でクラスの定義と各クラスの関係を表す設計図のことです。
f:id:akira2kun:20200329020031j:plain


今回は、クラス図で使われる記法とjavaソースの対応について、一覧にしてみました。
参考になれば幸いです。

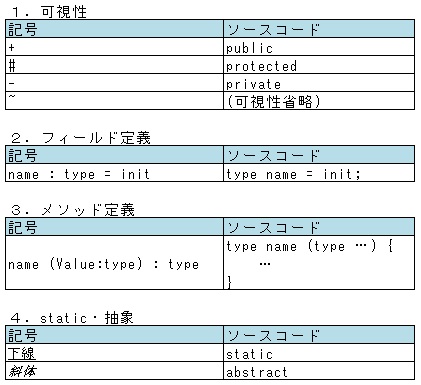

【クラス定義】
f:id:akira2kun:20200329020054j:plain

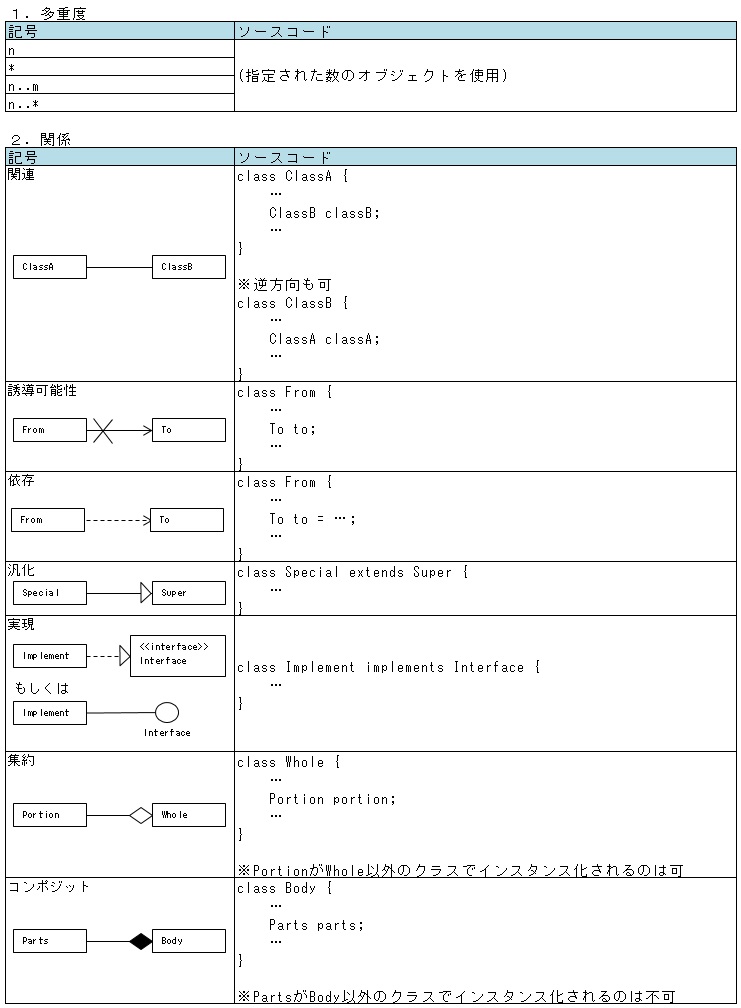

【各クラスの関係】

f:id:akira2kun:20200329020121j:plain
